ロゴ商品案内

●固定親機line

GX5501UHF船上通信設備用 小型固定親機 GX5501

GX5501

GX5501シリーズの親機は、送信出力が2Wで小型(H190×W280×D120mm)・軽量(約4.0Kg)な固定親機です。
スペースの無いコンソールに無理なく組み込むことができます。
奥行きも小さいので壁にも埋め込みが可能です。
また、振動を吸収する足をつければデスクトップタイプとして取り付けが可能です。

なお、技術基準適合証明である型式認証(001-A05470)を取得していますので、国内船籍船にも搭載ができます。

無線機が中に組み込まれていない同サイズのCX5501管制機を別の場所に設置してGX5501と接続すれば、離れた場所でGX5501親機の遠隔操作が可能になります。
ただし、この場合は優先権が親機GX5501にありますので、管制機CX5501を使用する場合は、必ず、親機GX5501の電源スイッチをOFFにしなければなりませんので、注意が必要となります。

マイクロフォンは本体のマイクジャックに取り付けて使用しますが、このマイクロフォンを別の離れた場所でも使用したい場合は、本体のマイクジャックとパラレルに本体背面の端子にマイクの配線端子が準備されておりますので、この端子から必要な場所にシールド線で延長し、マイクジャックを取り付ければ何個でもマイクロフォンの増設が可能です。

弊社の親機は、AGC機能(All Group Call)やPA装置への接続、非常電源DC24Vへの切り替え機能等を付加する事ができます。
AGC機能とは、船内通信設備親機が何台かある場合、1つの親機から送信すると船内の全ての親機から電波が発射する機能です。つまり、AGCのスイッチをONにすると1つの親機から船内全ての親機のサービスエリアにいる携帯子機にメッセージを送信する事ができます。
もし、他の親機の電源が切れていても自動的に電源をOnにして送信します。
注意として、AGCのスイッチは、必要時以外は、必ず、Offにしておくようにお願いいたします。
ONになっていると他の親機が使用できなくなりますので注意が肝心です。

日本ラムダ開発商品弊社の開発・設計・生産品で日本ラムダのブランド品です。

■主な仕様
送信出力
外形寸法(mm)
重量
Hi:2W、Low:0.2W
280(W)×190(H)×150(D)
4.0Kg(マイクロフォン付き)
line

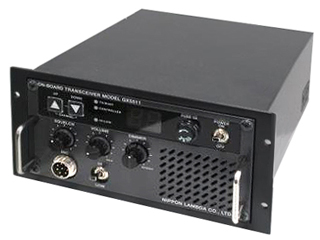

■UHF船上通信設備用 DINサイズ固定親機 GX5511

GX5511GX5511シリーズの親機は、GX5501シリーズと同等の特徴を持っていますので、詳細の説明は省略させていただきます。
GX5501と違う大きな特徴は前面パネルのサイズがさらに小さくなり、DINサイズ(H96×W192×D220mm)に合わせている事です。
前面パネル部は小さくコンソールに配置しやすいですが、奥行きがあるので、壁に埋め込む場合はGX5501をご使用ください。

なお、技術基準適合証明である型式認証(001-A05471)を取得していますので、国内船籍船にも搭載ができます。

DINサイズの管制機はCX5511となります。
親機の採用を検討する時はGX5501シリーズとGX5511シリーズを用途に合わせて組み合わせての検討をお願いいたします。

日本ラムダ開発商品弊社の開発・設計・生産品で日本ラムダのブランド品です。

■主な仕様
送信出力
外形寸法(mm)
重量
Hi:2W、Low:0.2W
192(W)×96(H)×220(D)
3Kg(マイクロフォン付き)
line

■UHF船上通信設備用 リピーター親機 VXR-9002

VXR9002リピーター親機の送信出力は25Wと大きいので、船内の必要な個所にアンテナを設置し、そのアンテナの全てに送信電力を供給して電波を直接発信出来ます。リピータ通信方式は不感地帯が極端に少なく良好な通信品質を確保する事ができます。

不感地帯が発生しやすい船のタイプであるタンカー、自動車運搬船、コンテナー船、LNG船 等に効果がありますので、是非、検討をお願いいたします。

日本ラムダ開発商品弊社の開発・設計・生産品で日本ラムダのブランド品です。

■主な仕様
送信出力
外形寸法(mm)
重量
Hi:25W、Low:2.5W
360(W)×200(H)×366(D)
11Kg(マイクロフォン付き)

ページトップに戻る

●携帯無線機line

■UHF船上通信設備用 携帯無線機 HX600UJFIS

hx600(株)CSR製のUHF携帯船上通信設備です。
防塵・防水(IP57相当)、本質安全防爆規格は、(ANSI/UL913-Fifth Edition, Rev. 2/21/1997)Division 1, Class T, Group A, B, C&D, ClassU, Groups E, F&G, and ClassV、T4 に適合し、NKの証明書(TA14505M )を取得しています。
また、日本船籍対応の型式認証(001-A04430)を取得した船上通信設備ですので、日本船籍船はもとより、外国船籍船にも使用できます。
VX-821 VERTEX STANDARD製のモデルと同様に、完全防水構造を採用していますので、製品不良率を劇的に改善する事が期待できます。
また、設計は堅牢性を考慮して設計されておりますので、過酷な使用にも耐える事ができます。

バッテリーは定格容量が1950mAhのリチウムイオン電池を搭載していますので、約10時間以上(送信:受信:待受け=1:1:18)の長時間運用が可能です。
また、OPTION製品として、単体充電器、3連充電器、6連充電器、スピーカマイク、タイピン型イヤホンマイク、VOXヘッドセット、骨伝導ヘッドセット、キャリングケース等の用意がございます。

■主な仕様
送信出力
周波数範囲
電波形式
通信方式
オーディオ出力
電池
電池使用時間
電源電圧
消費電流 送信
消費電流 受信
消費電流 待受
仕様温度範囲
外形寸法(mm)
質量
Hi:2W、Low:0.2W
457.525〜467.575MHz
F3E
単信方式、半複信方式
500mW
Li-Ion 1950mAh(CBP600LIIS)
10時間以上(送信1:受信1:待受け18)
DC7.2V
1.2A(2W)、0.5A(0.2W)
300mA(AF0.3W時)
68mA
-20℃〜+60℃
W56×H96×D48 (mm 突起物含まず)
約350g(BATT、アンテナ付き)
line

■UHF船上通信設備用 携帯無線機 VX-821

VX-821Vertex Standard 製のUHF携帯船上通信設備です。
防塵・防水(IP57相当)、本質安全防爆規格(ANSI/UL913-2002)に適合し、NKの証明書(09T607)を取得しています。
また、日本船籍対応の型式認証 (001QYAA1044及び001QYAA1064)を取得した船上通信設備ですので、日本船籍船はもとより、外国船籍船にも使用できます。
特に、防水構造につきましては1mの深さの水の中に30分間水没させても内部に影響を与えない防水構造により、海上の作業でも安心して使用できます。
従来は、水の浸水事故により使用不良となってしまいましたが、防水構造になったことで、製品不良率が劇的に改善しております。
また、過酷な使用にも耐える堅牢ボディでMIL-STD 810C/D/E/Fに適合しています。

バッテリーは3000mAhの大容量リチウムイオン電池を搭載していますので、約30時間の長時間運用が可能です。
また、単連充電器、3連充電器、6連充電器、マイク、VOX付きヘッドセット、キャリングケース、イヤホーン等オプション品も充実しております。

■主な仕様
送信出力
周波数範囲
ミリタリー規格
電池
防塵、防水
音量
外形寸法(mm)
重量
Hi:2W、Low:0.2W
400Mhz -470MHz
MIL STD 810C/D/E/F
Li-Ion 3000mAh(FNB-V92LIIS)
IP57(水深1m  30min)
700mW
Ant、突起部を除く56(W)×96.5(H)×48(D)
365g (Batt / Ant付き)
line

■UHF船上通信設備用 携帯無線機 HT583

HT583Entel社製UHF携帯船上通信設備です。
防塵・防水(IP68: 5m 1時間)性能に於いては、5mの深さの水中に1時間浸けても異常が無く、厳しい防水性能をクリアしていますので、故障の大半を占めていた内部浸水が無く、故障率が激減しています。

国際防爆規格IECEx(Exib IIA T4 Gb)に合格しています。
(証明書No. IECExSIR10.0097X)
ヨーロッパのATEXの規格までは必要としない場合に有益な低価格モデルです。

Entel社(www.entel.co.uk)はイギリスに本社があり、主に船舶用の無線機を中心に陸上用無線機まで各種無線機の企画、設計、生産、販売をしている信頼性の高い無線機メーカーです。

■主な仕様
送信出力
周波数範囲
ミリタリー規格
CEマーキング
RoHS
防塵/防水
音量
VOX機能
電池
チャンネル容量
外形寸法(mm)
-
重量
Hi:2W、Low:0.2W
450Mhz -470MHz
MIL STD 810C/D/E/F
対応
対応
IP68(5m、1時間)
660mW-歪3%以下@500mW
Programmable

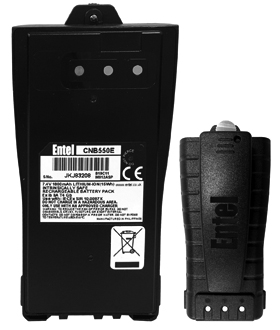

Li-Ion 1800mAh
最大255チャンネル
59.5(W)×130(H)×37(D)
(Ant、突起部を除く)
277g(Batt / Ant付き)
line

■UHF船上通信設備用 携帯無線機 GP328

GP328Motorola社製のUHF携帯船上通信設備です。
強靭なボディは折り紙つきです。
過酷な使用環境に充分耐えうる米国軍用規格の堅牢・プロ仕様無線機です。
ただし、IP54相当で完全防水構造ではありませんので、水に濡れたらすぐに乾いた布で水分を拭き取って下さい。
本質安全防爆規格(ANSI/UL913-2002、及びCSA C22.2)に適合し、FM/CSAの証明書を取得しています。
電磁波安全基準は米国連邦通信委員会(FCC)が「報告命令書FCC96-326」に基づき定めた新基準に適合しています。

日本船籍船向けとしては、型式が取れておりませんので技術基準適合試験を受験し、技術基準適合証明証書を取得する必要があります。

■主な仕様
送信出力
周波数範囲
Channel容量
ミリタリー規格
防塵/防水
-
電池
外形寸法(mm)
-
重量
Hi:2W、Low:0.2W
400Mhz -470MHz
最大16チャンネル
MIL STD 810C/D/E/F
IP54 (JIS保護等級4=
日常生活防水程度)
Ni-MH 1800mAh
57.5(W)×137(H)×40(D)
(Ant、突起部を除く)
500g(Batt / Ant付き)
line

■国際VHFマリン携帯無線機 HT544

HT544Entel 社製国際VHFマリン携帯無線機です。
防塵・防水(IP68: 5m 1時間)性能に於いては、5mの深さの水中に1時間浸けても異常が無く、厳しい防水性能をクリアしていますので、故障の大半を占めていた内部浸水が無く、故障率が激減しています。
国際防爆規格IECEx(Exib IIA T4 Gb)に合格しています。
(証明書No. IECEx SIR10.0097X)
ヨーロッパのATEXの規格までは必要としない場合に有益な低価格モデルです。
Entel 社(www.entel.co.uk)はイギリスに本社があり、主に船舶用の無線機を中心に陸上用無線機まで各種無線機の企画、設計、生産、販売をしている信頼性の高い無線機メーカーです。

■主な仕様
送信出力
周波数範囲
Channel容量
ミリタリー規格
CEマーキング
RoHS
防塵/防水
音量
電池
VOX機能
外形寸法(mm)
-
重量
Hi:4W、Low:1W
156Mhz -163.275MHz
INT, USA, CAN
MIL STD 810C/D/E/F
適合
適合
IP68(5m、1時間)
660mW-歪3%以下@500mW
Li-Ion 1800mAh
Programmable
59.5(W)×130(H)×37(D)
(Ant、突起部を除く)
277g(Batt / Ant付き)

ページトップに戻る

●アンテナline

■UHF船上通信設備用スリーブアンテナ NAT450

NAT450船上通信設備用のインピーダンス50 Ωのスリーブアンテナです。
1/4波長の放射素子と1/4波長のスリーブより構成された同軸型垂直ダイポールです。
アンテナの形状は、占有空間が小さく取り付け工事は簡便です。
ステンレス製の取り付け金具NBK001付きで壁にも、ポールにも取り付けが可能です。
放射素子部には防水のカバーが付いていますのでGRAND部との絶縁は完全に確保されています。
本体はアルミニュームですが表面に硬質アルマイト処理を施しています。
低温浴中で処理し、厚く硬い皮膜 を形成していますので 船舶用製品として耐食性、耐候性に優れています。

日本ラムダ開発商品弊社の開発品で日本ラムダのブランド品です。

■主な仕様
インピーダンス
周波数範囲
-
VSWR
絶対利得
外形寸法(mm)
重量
50Ω
330MHz〜470MHzに調整可
(標準457.550MHzに調整)
1.5以下
2.15dB
L=790mm 径Φ30mm
1260g(NBK001付き)
line

■船上通信設備用スリーブアンテナ SL-450

SL450日本アンテナ(株)製の船上通信設備用のインピーダンス50Ωのスリーブアンテナです。
1/4波長の放射素子と1/4波長のスリーブより構成された同軸型垂直ダイポールです。
アンテナの形状は、占有空間が小さく、取り付け工事は簡便です。
ステンレス製の取り付け金具A-1付きで壁にも、ポールにも取り付けが可能です。
完全な発錆・腐食防止加工が施されていますので、船舶用として最適です。
また、給電部分(接栓部)に防水筒が装着されていますので、給電部の防水性は完全です。

■主な仕様
インピーダンス
周波数範囲
-
VSWR
絶対利得
外形寸法(mm)
重量
50Ω
330MHz〜470MHzに調整可
(標準457.550MHzに調整)
1.5以下
2.15dB
L=1090mm 径Φ43mm
2.7kg(A-1金具付き)
line

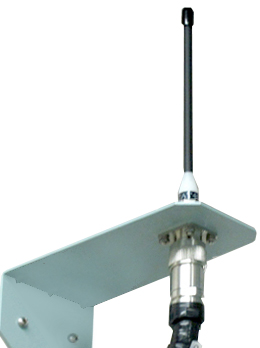

■室内用UHFホイップアンテナ CAT401

CAT401弊社開発の室内用ホイップアンテナです。
エレメント部分はスチールワイヤーが採用されており、柔軟性のあるアンテナとして広くご利用いただいております。
取り付け金具は、天井吊り下げタイプNAP001と壁取り付けタイプNAP004の2種類を用意しております。
天井の低い部屋には、スリーブアンテナでなく、このCAT401ホイップアンテナをお勧めいたします。

日本ラムダ開発商品弊社の開発品で日本ラムダのブランド品です。

■主な仕様
インピーダンス
周波数範囲
-
VSWR
絶対利得
接続接栓
外形寸法(mm)
重量
50Ω
330〜470MHz内-指定周波数
(457.550MHzに調整)
2.0以下
2.15dB
BNC型
全長170mm×Φ14mm
190g(NAP001取付け金具付き)

ページトップに戻る

●電力分配器line

■送信・受信用電力2分配器 UD-2

UD2弊社が船上通信設備用に開発した2分配器です。
In-Out間の損失を少なくすると同時に、Out-Out間の損失も極力少なくし、例え、メインのアンテナルートからOut-Outで分岐して新しいアンテナのルートを形成しても損失が少ないので、Out-Out間で問題なく交信ができるようになりました。
50Ωでインピ−ダンスマッチングをとってありますので、受信用としてだけでなく送信用としても使用できます。

日本ラムダ開発商品弊社の開発品で日本ラムダのブランド品です。

■主な仕様
インピーダンス
仕様周波数
VSWR
損失
損失
Power
IP Grade
ケース材質
外形寸法
重量
50Ω
450MHz〜470MHz
1.5以下(In-Out)
In-Out、Out-In 3.5dB以下
Out-Out 6.0dB以下
10W
IP54
ポリカーボネート樹脂(UL94V-2)
125×125×78mm(突起は除く)
450g
line

■送信・受信用電力3分配器 UD-3

UD-3弊社が船上通信設備用に開発した3分配器です。
In-Out間の損失を少なくすると同時に、Out-Out間の損失も極力少なくし、例え、メインのアンテナルートからOut-Outで分岐して新しいアンテナのルートを形成しても損失が少ないので、Out-Out間で問題なく交信ができるようになりました。
50Ωでインピ−ダンスマッチングをとってありますので、受信用としてだけでなく送信用としても使用できます。

日本ラムダ開発商品弊社の開発品で日本ラムダのブランド品です。

■主な仕様
インピーダンス
仕様周波数
VSWR
損失
損失
Power
IP Grade
ケース材質
外形寸法
重量
50Ω
450MHz〜470MHz
1.5以下(In-Out)
In-Out、Out-In 5.5dB以下
Out-Out 10.0dB以下
10W
IP54
ポリカーボネート樹脂(UL94V-2)
125×125×78mm(突起は除く)
480g
line

■送信・受信用電力4分配器 UD-4

UD-4弊社が船上通信設備用に開発した均等4分配器です。
In-Out間の損失を少なくすると同時に、Out-Out間の損失も極力少なくし、例え、メインのアンテナルートからOut-Outで分岐して新しいアンテナのルートを形成しても損失が少ないので、Out-Out間で問題なく交信ができるようになりました。
50Ωでインピ−ダンスマッチングをとってありますので、受信用としてだけでなく送信用としても使用できます。

日本ラムダ開発商品弊社の開発品で日本ラムダのブランド品です。

■主な仕様
インピーダンス
仕様周波数
VSWR
損失
損失
Power
IP Grade
ケース材質
外形寸法
重量
50Ω
450MHz〜470MHz
1.5以下(In-Out)
In-Out、Out-In 6.5dB以下
Out-Out 13.0dB以下
10W
IP54
ポリカーボネート樹脂(UL94V-2)
125×125×78mm(突起は除く)
520g
line

■送信・受信用電力偏2分配器 GD-20UN

GD-20UN弊社が船上通信設備用に開発した偏2分配器です。
In-Out間の損失を少なくすると同時に、Out-Out間の損失も極力少なくしてあります。
これにより、例え、メインのアンテナルートからOut-Outで分岐して新しいアンテナのルートを形成しても損失が少ないので、Out-Out 間で問題なく交信ができるようになりました。
50Ωでインピ−ダンスマッチングをとってありますので、受信用としてだけでなく送信用としても使用できます。

日本ラムダ開発商品弊社の開発品で日本ラムダのブランド品です。

■主な仕様
インピーダンス
仕様周波数
VSWR
損失(In-Out)
損失(Out-In)
損失(Out-Out)
Power
IP Grade
ケース材質
外形寸法
重量
50Ω
450MHz〜470MHz
1.5以下(In-Out)
In-Out1 10.0dB以下、In-Out2 1dB以下
Out1-In 10.0dB以下、Out2-In 1dB以下
Out1-Out2 38dB、Out2-Out1 38dB
10W
IP54
ステンレス鋼板
125×125×78mm(突起は除く)
670g
line

■送信・受信用電力4分配器 GD-4P

GD-4P弊社が船上通信設備用に開発したハイパワー型ポールタイプ4分配器です。
In-Out間の損失を少なくすると同時に、Out-Out間の損失も極力少なくし、例え、メインのアンテナルートからOut-Outで分岐して新しいアンテナのルートを形成しても損失が少ないので、Out-Out間で問題なく交信ができるようになりました。
50Ωでインピ−ダンスマッチングをとってありますので、受信用としてだけでなく送信用としても使用できます。

日本ラムダ開発商品弊社の開発品で日本ラムダのブランド品です。

■主な仕様
インピーダンス
仕様周波数
VSWR
損失
損失
Power
IP Grade
-
ケース材質
外形寸法
重量
50Ω
450MHz〜470MHz
1.5以下(In-Out)
In-Out、Out-In 6.5dB以下
Out-Out 13dB以下
50W
IP-57(各接栓部は接続後自己融着テープで防水処理の事)
ステンレスポール+アルミダイキャスト
右図面参照
1050g
line

■送信・受信用電力3分配器 GD-3P

GD-3P弊社が船上通信設備用に開発したハイパワー型ポールタイプ3分配器です。
In-Out間の損失を少なくすると同時に、Out-Out間の損失も極力少なくし、例えメインのアンテナルートからOut-Outで分岐して新しいアンテナのルートを形成しても損失が少ないので、Out-Out間で問題なく交信ができるようになりました。
50Ωでインピ−ダンスマッチングをとってありますので、受信用としてだけでなく送信用としても使用できます。

日本ラムダ開発商品弊社の開発品で日本ラムダのブランド品です。

■主な仕様
インピーダンス
仕様周波数
VSWR
損失
損失
Power
IP Grade
-
ケース材質
外形寸法
重量
50Ω
450MHz〜470MHz
1.5以下(In-Out)
In-Out、Out-In 5.5dB以下
Out-Out 10dB以下
50W
IP-57(各接栓部は接続後自己融着テープで防水処理の事)
ステンレスポール+アルミダイキャスト
右図面参照
1000g

ページトップに戻る

●その他line

■防爆エリア用バリヤー ISB-1

IBS-1弊社設計製作の防爆バリヤーです。
アンテナを防爆エリアに引き込む時にこのバリヤーを経由して、引き込みます。
最小の損失で防爆エリアと接続します。
SOLASの規定を遵守するために必要なバリヤーです。

日本ラムダ開発商品弊社の開発品で日本ラムダのブランド品です。

■主な仕様
インピーダンス
仕様周波数
損失
IP Grade
ケース材質
外形寸法
重量
50Ω
450MHz〜470MHz
In-Out 0.5dB以下 Out-In 0.5dB以下
IP-54(同軸接栓部を除く)
ポリカーボネート樹脂(UL94V-2)
100×100×60mm(突起部を除く)
300g
line

■UHFデュープレクサー DPLX-1

DPLX-1弊社開発のUHFレピーター用デュープレクサーです。
送信と受信で10MHz離れた周波数を使ってレピーター動作をさせる場合、TX/RXの2系統のアンテナが必要となりますが、このデュープレクサーを使用する事により、TX/RXのアンテナが1本で済み、1系統のアンテナでOKとなります。

日本ラムダ開発商品弊社の開発品で日本ラムダのブランド品です。

■主な仕様
インピーダンス
仕様周波数
周波数間隔
VSWR
挿入損失
減衰量
Power
接栓タイプ
ケース材質
外形寸法
重量
50Ω
450MHz〜470MHz
10MHz
1.5以下
1dB以下
80dB以上
50W
BNC
アルミニューム(アルマイト)
200×100×25mm(取付け部を除く)
755g

ページトップに戻る
